发布时间：2024-03-18 10:08:24
凉水塔人字柱露筋修补加固、冷却塔外壁露筋维修加固、冷却塔筒壁孔洞高分子加固防腐 冷却塔外壁打磨修补美化施工方案 冷却塔外壁露筋打磨修补美化 焦化厂水泥烟囱拆除加高 凉水塔人字柱露筋修补加固 锅炉烟囱开裂维修加固 烟囱不停产维修加固改造 施工技术 不停产进行烟囱裂缝维修加固施工

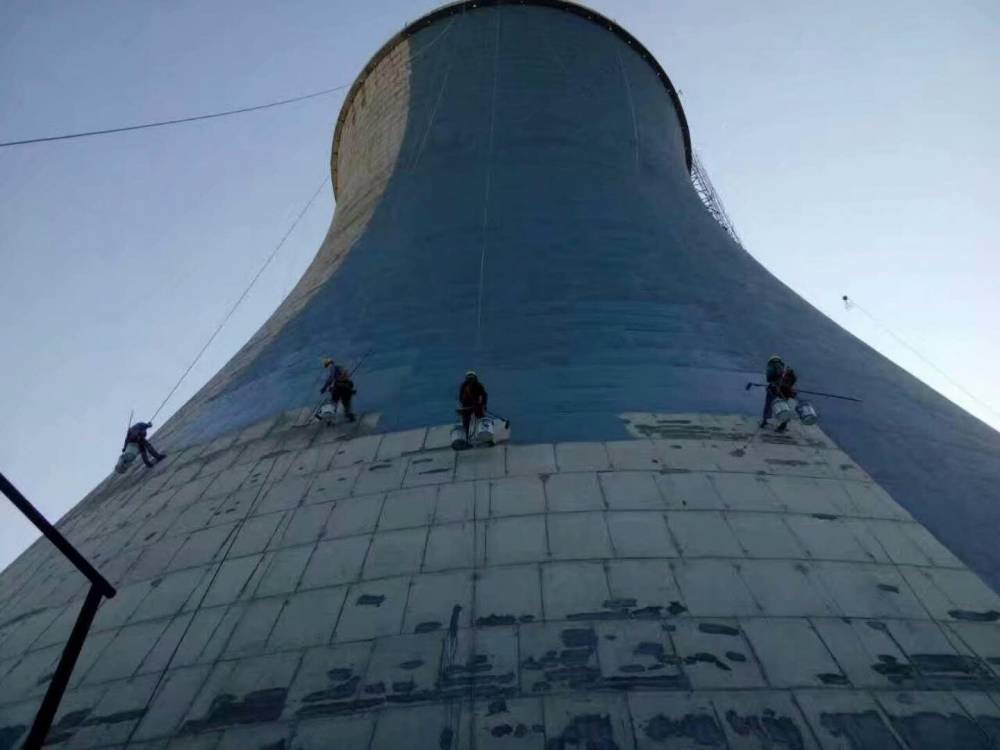

冷却塔筒壁露筋修补方案
冷却塔筒壁露筋原因：
1、混凝土保护层碳化所致
2、受外在的酸雨腐蚀导致
3、混凝士浇筑施工不规范、混凝上材料问题
推荐使用材料:
高强环氧树脂砂浆
型号: WS-GQSJ
修补措施
1、除锈:由于钢筋外露一段时间后,表面产生铁锈,为了使钢筋与混凝土良***粘结,所以必须对露筋部位进行除锈处理,具体为人工使用。
2、凿毛:对表面露筋, **用钢丝刷清除表面浮层污物。如露筋较深,采用人工凿毛方法,凿掉表面混凝土,使基底露出坚硬、牢固的混凝土面,苗毛务必完***-体,但也不宜高层度过大,以免损坏混凝土。
3、冲洗和饱和:对凿除的混凝土表面,采用自水将碎屑、灰尘冲洗干净,并连续、均均地喷洒,使表层混凝土达到饱和状态,且表面无明水。
施工材料制备: A料: B料: C料=1: 3 : 21 , ***将A料和B料按照1 : 3的比例倒入桶中搅拌混合均匀,然后边搅拌边缓慢加入C料,直至搅拌成均匀的胶泥状。
注意: (1) A料和B料长时间存放会出现轻微分层现象,使用前应**摇匀方可使用。
(2) 严禁使用末拌合均匀或已处于初凝状态的胶泥。
施工方法:
A、缺损部位局部修补:根据工程施工要求，用抹刀将配制***的胶泥涂抹在被修补部位,涂抹时要边压实边抹光,完工7天后即可投入使用。
B、大面积整体面层抹灰施工:用作整体面层时,度不应小于3mm ,在混凝土或砖石结构的立面和钢结构的表面上做整体面层时,应分两次进行,每次的间隔不应少于
24h。当进行较后- -次抹面时 ,应- -次抹平, 不得反复抹压。
